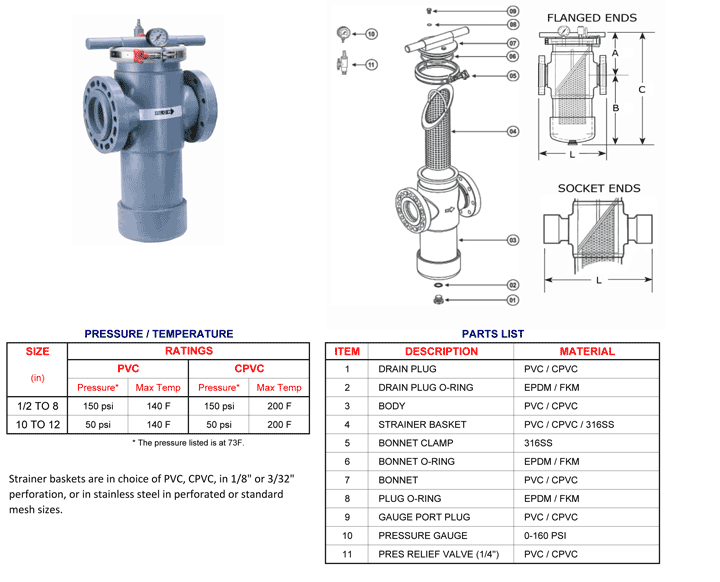

The Model BP is a heavy walled PVC or CPVC basket strainer that is for PVC/CPVC systems and other chemical systems where these materials are appropriate. They have 150# flanges (BPF/BCF) or socket ends (BPS/BCS). EPDM or FKM O ring seals are available.
Baskets are in PVC or CPVC in standard 1/8" or 3/32" perforations, or optional stainless steel. Minimum 6:1 open area ratio through the strainer basket to corresponding piping system allows maximum straining capacity with minimal pressure loss.
The PVC has a maximum temperature of 140F and the CPVC of 200F. 1/2" -8" are 150psi, and 10"-12" 50psi, at 73F. Derating required for higher temperatures.
Note our BFF-Lined strainers made from FRP and with a PVC or CPVC liner are also availabe. The BFF-Lined strainers can be a great choice for all PVC or CPVC wetted parts service in sizes over 4".
| MODEL |
SIZE
(in)
|
ENDS |
PRES
(psi)
|
WT
(lbs)
|
A
(in)
|
B
(in)
|
C
(in)
|
L
(in)
|
ITEM NO |
|---|---|---|---|---|---|---|---|---|---|
| BPFP | 1/2 | FLGS | 150 | 3 | 4 1/4 | 5 5/16 | 9 9/16 | 9 1/4 | BPFP0050 |
| BPFC | 1/2 | FLGS | 150 | 3.3 | 4 1/4 | 5 5/16 | 9 9/16 | 9 1/4 | BPFC0050 |
| BPFP | 3/4 | FLGS | 150 | 3 | 4-1/4 | 5-5/16 | 9-9/16 | 9-15/16 | BPFP0750 |
| BPFC | 3/4 | FLGS | 150 | 3.4 | 4-1/4 | 5-5/16 | 9-9/16 | 9-15/16 | BPFC0750 |
| BPFP | 1 | FLGS | 150 | 3 | 4-1/4 | 5-5/16 | 9-9/16 | 10-7/16 | BPFP0100 |
| BPFC | 1 | FLGS | 150 | 3.5 | 4-1/4 | 5-5/16 | 9-9/16 | 10-7/16 | BPFC0100 |
| BPFP | 1 1/4 | FLGS | 150 | 3.2 | 7-7/8 | 10-1/4 | 18-1/8 | 8-9/16 | BPFP0125 |
| BPFC | 1 1/4 | FLGS | 150 | 3.6 | 7-7/8 | 10-1/4 | 18-1/8 | 8-9/16 | BPFC0125 |
| BPFP | 1 1/2 | FLGS | 150 | 3.5 | 7-7/8 | 10-1/4 | 18-1/8 | 8-3/4 | BPFP0150 |
| BPFC | 1 1/2 | FLGS | 150 | 3.8 | 7-7/8 | 10-1/4 | 18-1/8 | 8-3/4 | BPFC0150 |
| BPFP | 2 | FLGS | 150 | 11 | 7-7/8 | 10-1/4 | 18-1/8 | 8-3/4 | BPFP0200 |
| BPFC | 2 | FLGS | 150 | 11.5 | 7-7/8 | 10-1/4 | 18-1/8 | 8-3/4 | BPFC0200 |
| BPFP | 2 1/2 | FLGS | 150 | 12 | 7-7/8 | 10-1/4 | 18-1/8 | 8-3/4 | BPFP0250 |
| BPFC | 2 1/2 | FLGS | 150 | 13 | 7-7/8 | 10-1/4 | 18-1/8 | 8-3/4 | BPFC0250 |
| BPFP | 3 | FLGS | 150 | 25 | 8-3/4 | 13-13/16 | 22-9/16 | 11-5/8 | BPFP0300 |
| BPFC | 3 | FLGS | 150 | 26 | 8-3/4 | 13-13/16 | 22-9/16 | 11-5/8 | BPFC0300 |
| BPFP | 4 | FLGS | 150 | 26 | 8-3/4 | 17-5/16 | 26-1/16 | 12 | BPFP0400 |
| BPFC | 4 | FLGS | 150 | 27 | 8-3/4 | 17-5/16 | 26-1/16 | 12 | BPFC0400 |
| BPFP | 6 | FLGS | 150 | 59 | 10-9/16 | 18-7/8 | 29-7/16 | 17-1/8 | BPFP0600 |
| BPFC | 6 | FLGS | 150 | 61 | 10-9/16 | 18-7/8 | 29-7/16 | 17-1/8 | BPFC0600 |
| BPFP | 8 | FLGS | 150 | 94 | 11-9/16 | 24-1/2 | 36-1/16 | 20-1/2 | BPFP0800 |
| BPFC | 8 | FLGS | 150 | 96 | 11-9/16 | 24-1/2 | 36-1/16 | 20-1/2 | BPFC0800 |
| BPFP | 10 | FLGS | 50 | 200 | 16-5/8 | 27-1/8 | 43-3/4 | 26 | BPFP1000 |
| BPFC | 10 | FLGS | 50 | 210 | 16-5/8 | 27-1/8 | 43-3/4 | 26 | BPFC1000 |
| BPFP | 12 | FLGS | 50 | 230 | 17-3/16 | 34-7/8 | 52-1/16 | 28-1/8 | BPFP1200 |
| BPFC | 12 | FLGS | 50 | 240 | 17-3/16 | 34-7/8 | 52-1/16 | 28-1/8 | BPFC1200 |
| BPSP | 1/2 | SOCKET | 150 | 3 | 4-1/4 | 5-5/16 | 9-9/16 | 5 | BPSP0050 |
| BPSC | 1/2 | SOCKET | 150 | 3.3 | 4-1/4 | 5-5/16 | 9-9/16 | 5 | BPSC0050 |
| BPSP | 3/4 | SOCKET | 150 | 3 | 4-1/4 | 5-5/16 | 9-9/16 | 4-13/16 | BPSP0075 |
| BPSC | 3/4 | SOCKET | 150 | 3.4 | 4-1/4 | 5-5/16 | 9-9/16 | 4-13/16 | BPSC0075 |
| BPSP | 1 | SOCKET | 150 | 3 | 4-1/4 | 5-5/16 | 9-9/16 | 4-3/8 | BPSP0100 |
| BPSC | 1 | SOCKET | 150 | 3.5 | 4-1/4 | 5-5/16 | 9-9/16 | 4-3/8 | BPSC0100 |
| BPSP | 1-1/4 | SOCKET | 150 | 3.2 | 7-7/8 | 10-1/4 | 18-1/8 | 7-9/16 | BPSP0125 |
| BPSC | 1-1/4 | SOCKET | 150 | 3.6 | 7-7/8 | 10-1/4 | 18-1/8 | 7-9/16 | BPSC0125 |
| BPSP | 1-1/2 | SOCKET | 150 | 3.5 | 7-7/8 | 10-1/4 | 18-1/8 | 8-1/8 | BPSP0150 |
| BPSC | 1-1/2 | SOCKET | 150 | 3.8 | 7-7/8 | 10-1/4 | 18-1/8 | 8-1/8 | BPSC0150 |
| BPSP | 2 | SOCKET | 150 | 11 | 7-7/8 | 10-1/4 | 18-1/8 | 8-5/8 | BPSP0200 |
| BPSC | 2 | SOCKET | 150 | 11.5 | 7-7/8 | 10-1/4 | 18-1/8 | 8-5/8 | BPSC0200 |
| BPSP | 2-1/2 | SOCKET | 150 | 12 | 7-7/8 | 10-1/4 | 18-1/8 | 8-3/8 | BPSP0250 |
| BPSC | 2-1/2 | SOCKET | 150 | 13 | 7-7/8 | 10-1/4 | 18-1/8 | 8-3/8 | BPSC0250 |
| BPSP | 3 | SOCKET | 150 | 25 | 8-3/4 | 13-13/16 | 22-9/16 | 11-5/8 | BPSP0300 |
| BPSC | 3 | SOCKET | 150 | 26 | 8-3/4 | 13-13/16 | 22-9/16 | 11-5/8 | BPSC0300 |
| BPSP | 4 | SOCKET | 150 | 26 | 8-3/4 | 17-5/16 | 26-1/16 | 13-1/2 | BPSP0400 |
| BPSC | 4 | SOCKET | 150 | 27 | 8-3/4 | 17-5/16 | 26-1/16 | 13-1/2 | BPSC0400 |
| BPSP | 6 | SOCKET | 150 | 59 | 10-9/16 | 18-7/8 | 29-7/16 | 17-7/8 | BPSP0600 |
| BPSC | 6 | SOCKET | 150 | 61 | 10-9/16 | 18-7/8 | 29-7/16 | 17-7/8 | BPSC0600 |
| BPSP | 8 | SOCKET | 150 | 94 | 11-9/16 | 24-1/2 | 36-1/16 | 22 | BPSP0800 |
| BPSC | 8 | SOCKET | 150 | 96 | 11-9/16 | 24-1/2 | 36-1/16 | 22 | BPSC0800 |
| BPSP | 10 | SOCKET | 50 | 200 | 16-5/8 | 27-1/8 | 43-3/4 | 24-1/16 | BPSP1000 |
| BPSC | 10 | SOCKET | 50 | 210 | 16-5/8 | 27-1/8 | 43-3/4 | 24-1/16 | BPSC1000 |
| BPSP | 12 | SOCKET | 50 | 230 | 17-3/16 | 34-7/8 | 52-1/16 | 26-1/4 | BPSP1200 |
| BPSC | 12 | SOCKET | 50 | 240 | 17-3/16 | 34-7/8 | 52-1/16 | 26-1/4 | BPSC1200 |
